Redis 单机

2023年2月16日

数据库

实现

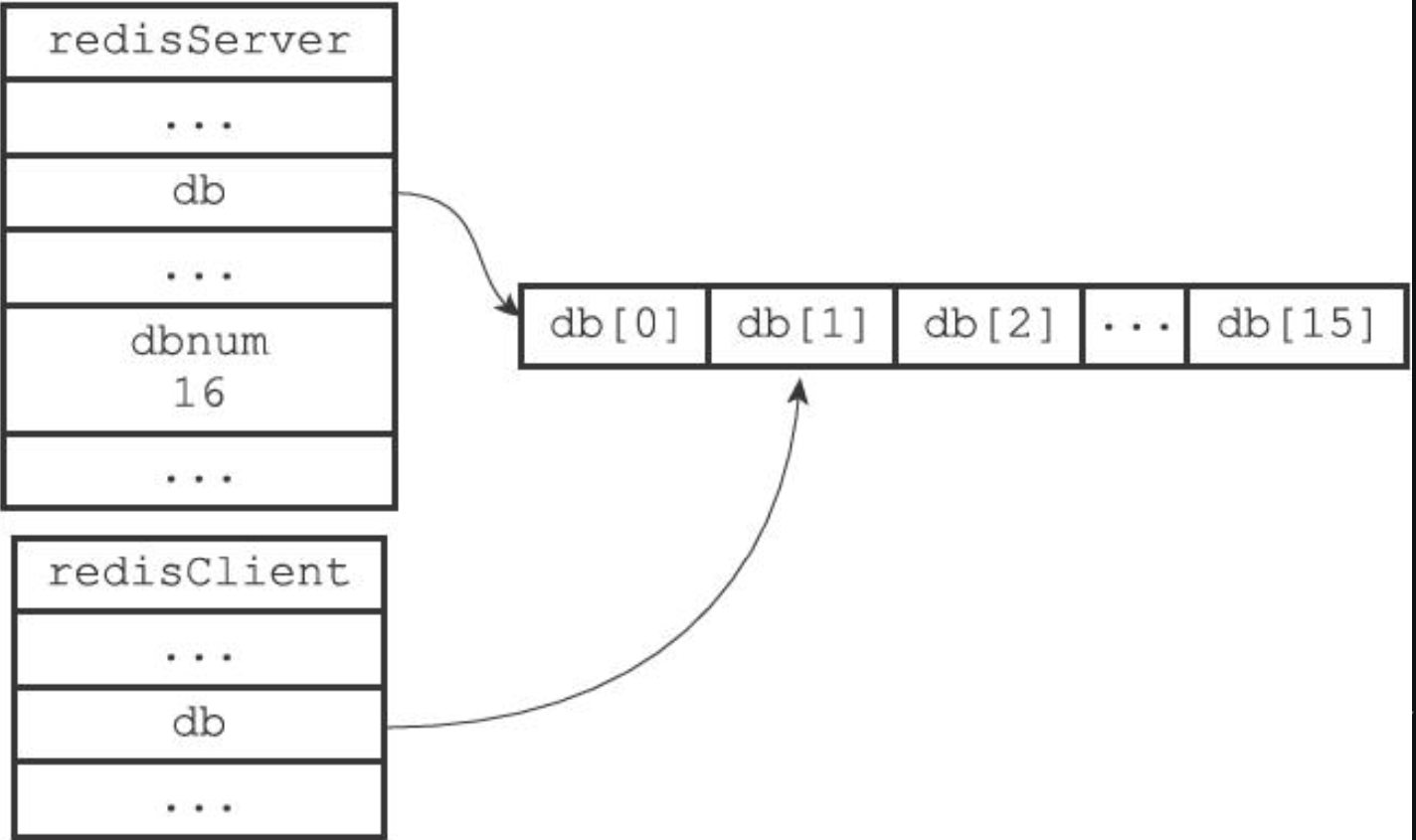

Redis服务器将所有数据库都保存在服务器状态redis.h/redisServer结构的db数组中，db数组的每个项都是一个redis.h/redisDb结构，每个redisDb结构代表一个数据库。数组长度（数据库数量）由dbnum控制，默认有16个，通过SELECT命令切换数据库。

RedisClient结构中的db属性指向当前所使用的数据库，SELECT命令原理即修改该指针。

键空间

Redis是一个键值对K-V数据库服务器，服务器中的每个数据库都由一个redis.h/redisDb结构表示，其中，redisDb结构的dict字典保存了数据库中的所有键值对，这个字典称为键空间（key space）。所有针对数据库中数据的操作本质上都是对键空间字典的操作，同时也会进行一些维护：

读写键时，会记录键空间命中/不命中次数
更新键的LRU时间
删除读取到的过期键
watch命令监视某个键时，修改后标记dirty，告知事务程序
根据配置发送相应的通知

过期回收

Expire | pExpire | ExpireAt | pExpireAt <key> <time>指定键的过期时间，单位s，p开头的命令单位ms
- 实现上前三个最终都调用pExpireAt实现
- 底层在redisDb结构的expires字典保存所有键的过期时间，称过期字典。其键指向某个键的对象，其值是long long类型整数，表示ms精度的Unix时间戳
TTL | pTTL <key>返回剩余生存时间，即查询键的过期时间和当前时间之差
Persist <key>移除某个键的过期时间，即删除过期字典的某个键值对

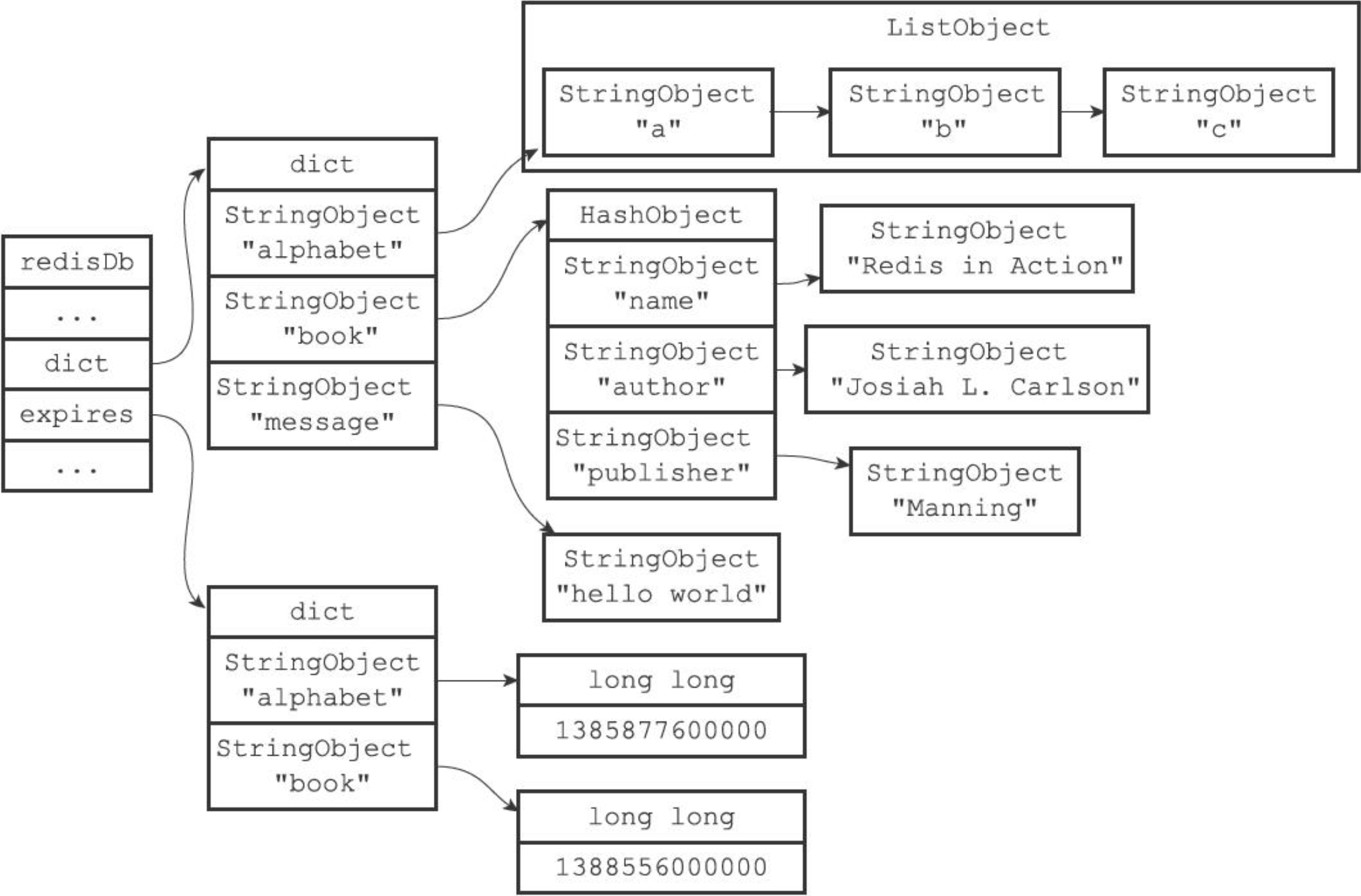

过期字典

不同的回收策略：
- 定时删除：创建定时器自动删除。内存友好，但消耗CPU时间
- 惰性删除：访问键时才执行判断删除。CPU友好，但容易造成部分键长时间无法删除
- 定期删除：每隔一段时间执行一次过期删除。上面两种方法的综合，但难以确定执行的频率和时长
Redis的回收策略：惰性删除 + 定期删除
- 惰性删除由db.c/expireIfNeeded函数实现。算法同上
- 定期删除由redis.c/activeExpireCycle函数实现。在规定时间内，分多次遍历服务器中的各个数据库，从expires字典中随机检查一部分键的过期时间，并删除过期键。

RDB持久化：
- 保存时，过期键不会写入新创建的RDB文件；
- 载入时，如果是主服务器模式，过期键不会加载
- 载入时，如果是从服务器模式，过期键依然会加载，由主从同步保证数据一致性
AOF持久化:
- 保存时没有任何影响。但过期删除后，会向AOF文件追加DEL命令，显式记录该键已删除
- 重写时过期键不会写入
复制功能：由主服务器控制从服务器同意删除过期键，保证主从服务器的数据一致性
- 主服务器在删除一个过期键之后，会显式地向所有从服务器发送一个DEL命令，告知从服务器删除这个过期键
- 从服务器执行读命令时，即使碰到过期键也不会删除，继续像处理未过期键一样来处理
- 从服务器只有在接到主服务器发来的DEL命令之后，才会删除过期键

数据库通知

键空间通知：关于"某个键执行了什么命令"的通知 SUBSCRIBE __keyspace@0__:<key>
键事件通知：关于"某个命令被什么键执行"的通知 SUBSCRIBE __keyevent@0__:<opt>
服务器配置的notify-keyspace-events选项决定了服务器所发送通知的类型
底层由notify.c/notifyKeyspaceEvent(type, event, key, bdid)函数实现

RDB 持久化

Redis提供RDB持久化功能，将内存数据保存到磁盘，生成经过压缩的二进制文件，避免数据丢失。

创建与载入

创建：
- SAVE：阻塞服务器进程，由主线程执行保存。
  - 执行期间，所有客户端命令都会被拒绝
- BGSAVE：创建子进程执行保存
  - 执行期间，新的SAVE、BGSAVE命令会被拒绝，防止竞争
  - 执行期间，新的BGREWRITEAOF命令延迟到保存任务结束执行
  - 出于性能考虑，BGREWRITEAOF命令执行期间，新的BGSAVE命令会被拒绝

载入：
- 服务器启动时自动载入，但优先级低于AOF文件
- 载入期间，服务器一直处于阻塞状态

自动保存

serverCron服务器周期性函数每隔100ms执行一次维护，其中包括RDB保存。触发的条件由配置中的save选项定义，满足选项中任意条件，将自动执行BGSAVE命令。

# save <time> <changes>
# 服务器在900秒之内，对数据库进行了至少1次修改。
save 900 1
# 服务器在300秒之内，对数据库进行了至少10次修改。
save 300 10
#服务器在60秒之内，对数据库进行了至少10000次修改。
save 60 10000

在实现上：redisServer结构的

saveparams数组保存触发条件
dirty计数器记录上次成功执行SAVE/BGSAVE后，所有数据库修改的总次数（每个键算一次）
lastsave属性记录上次成功执行SAVE/BGSAVE的时间

RDB文件结构

整体结构：

REDIS：RDB文件常量标志，占5Byte
db_version: RDB文件版本号，占4Byte
databases: 包含所有数据库数据，长度由数据库数据决定
EOF：末尾常量标记，占1ByteREDIS_ENCODING_
check_sum: 前4个字段的校验和，占8byte长的无符号整数

databases部分：

SELECTDB: 标记下一个将读入数据库编号，占1Byte
db_number: 数据库编号，占1/2/5Byte。读入后调用SELECT切换数据库
key_value_pairs: 所有数据库的键值对数据，以及可选的过期时间

key_value_pairs部分：

EXPIRETIME_MS: 可选，标记下一个将读入以ms为单位的过期时间，占1Byte
ms: 可选，UNIX时间戳，8Byte有符号整数
TYPE: 值对象类型/底层编码
key: 字符串对象表示的键
value: 值对象

value部分：

字符串对象：
- 如果是REDIS_ENCODING_INT，则以 ENCODING+integer 的形式保存，ENCODING标记占8/16/32位长
- 如果是REDIS_ENCODING_RAW，则保存的是字符串
  - 对于长度$<=20Byte$的串，以 len+string 的形式保存
  - 对于长度$>20Byte$的串，以 REDIS_RDB_ENC_LZF+compressed_len+origin_len+compressed_string 的形式保存，其中REDIS_RDB_ENC_LZF是LZF压缩算法标记
列表对象：
- TYPE为REDIS_RDB_TYPE_LIST，以 list_length+itemN+... 的形式保存
- 每个item按字符串对象保存
集合对象：
- TYPE为REDIS_RDB_TYPE_SET，以 set_size+elemN+... 的形式保存
- 每个elem按字符串对象保存

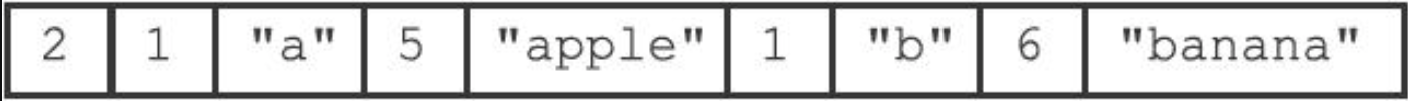

哈希表对象：
- TYPE为REDIS_RDB_TYPE_HASH，以 hash_size+keyN+valueN+... 的形式保存
- 每个键、值按字符串对象相邻保存
有序集合对象：
- TYPE为REDIS_RDB_TYPE_ZSET，以 sorted_set_size+memberN+scoreN+... 的形式保存
- 每个成员、分值按字符串对象相邻保存
- 分值由double转为字符串，载入时自动转换
INTSET编码和集合：
- TYPE为REDIS_RDB_TYPE_SET_INTSET，将整数转为字符串，按字符串对象保存
ZIPLIST编码的列表、哈希表、有序集合：
- TYPE为REDIS_RDB_TYPE_LIST|HASH|ZSET_ZIPLIST，将压缩列表类型的value转为字符串对象

分析RDB文件

od -cx dump.rdb 以ASCII和16进制打开RDB文件 redis-check-dump 工具

AOF 持久化

除了RDB持久化，Redis还提供AOF（Append Only File），通过保存所执行的写命令实现持久化。

实现

命令追加：服务器每执行完一个写命令，以协议格式将被执行的命令追加到redisServer的aof_buf缓冲区
写入与同步：
- Redis服务器进程本质上是一个事件循环，其中文件事件负责处理客户端请求，时间事件负责执行serverCron这样定时运行的函数
- 每结束一个事件循环，会调用flushAppendOnlyFile函数，决定是否将aof_buf写入AOF文件中
- 同步行为由appendfsync选项值决定：
  - always：每次有数据修改发生时都会写入AOF文件。效率最慢，安全性最高
  - everysec：默认，每秒钟同步一次，显式地将多个写命令同步到硬盘。效率适中
  - no：由 OS 决定何时进行同步。效率最高安全性最差
载入数据：创建不带网络连接的伪客户端（上下文），读取、分析并执行AOF文件中的每一条命令。

AOF 重写

为了避免大量写命令造成AOF文件体积过大，以及还原时间过长，需要用BGREWRITEAOF命令对AOF文件重写。

本质上并不读取旧AOF文件，而是创建一个新文件，直接读取数据库状态，然后将数据写入新AOF文件
为了避免客户端输入缓冲区溢出，对于超过REDIS_AOF_REWRITE_ITEMS_PER_CMD数量的键，分多条命令写入
Redis使用子进程执行重写
- 优点：不阻塞服务器进程，且子进程带有服务器进程的数据副本，避免用锁保证数据安全
- 问题：重写过程中与服务器进程的数据不一致性。
- 解决方案：
  - 子进程执行重写的过程中，新的客户端命令不仅要追加到aof_buf，还要追加到aof_rewrite_buf
  - 子进程完成重写后，向服务器进程发送信号。由主进程将aof_rewrite_buf写入AOF文件，保证数据一致性
  - 最后以原子操作，将新AOF文件改名覆盖旧AOF文件

事件

Redis服务器是基于Reactor模式的事件驱动程序，主要处理两类事件：

文件事件：服务器与客户端通信，对套接字操作的抽象
时间事件：定时操作的抽象

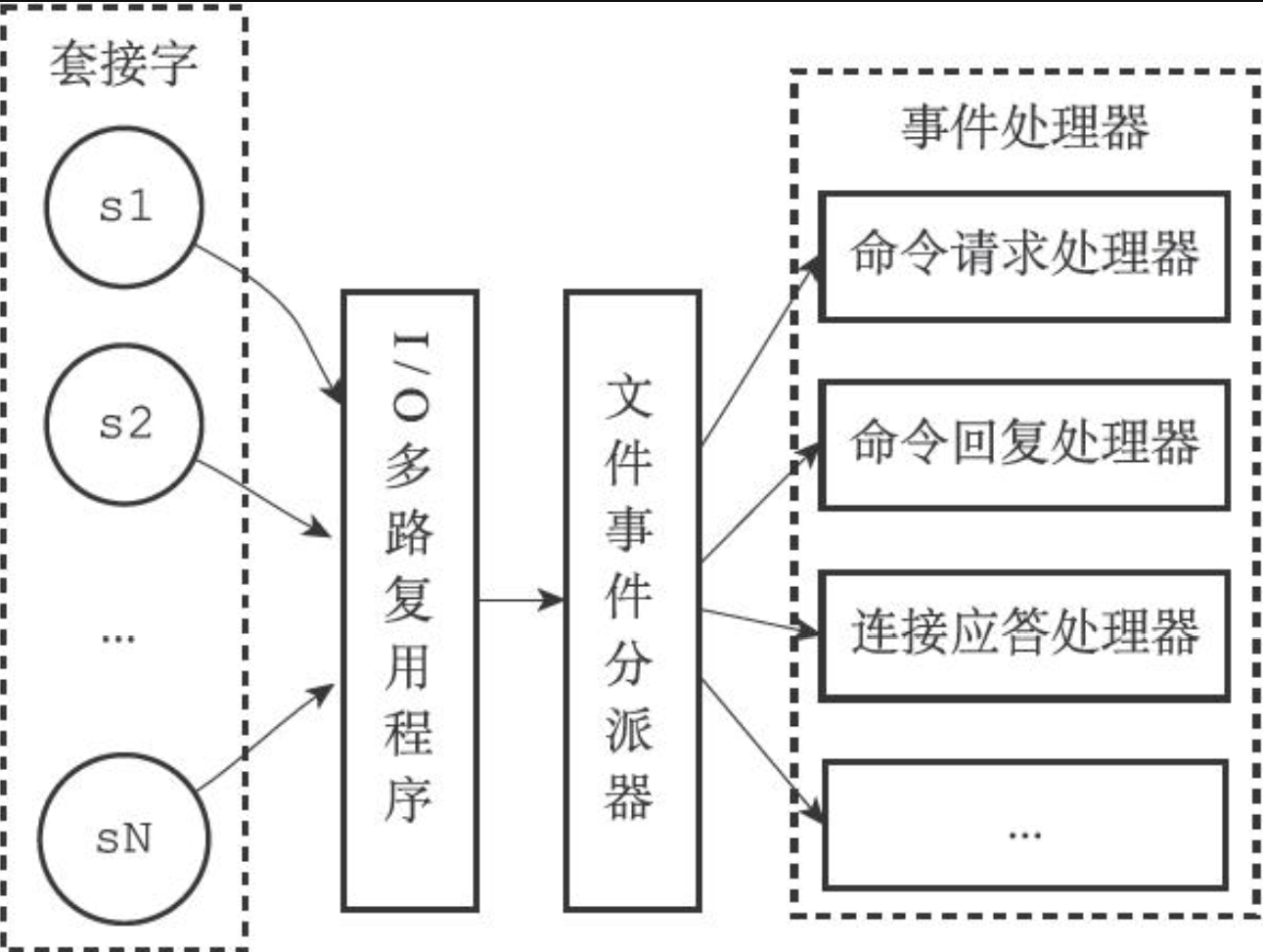

文件事件

套接字：文件事件的抽象，每当一个套接字准备好执行连接应答、写入、读取、关闭等操作时，就会产生一个文件事件
- 复用程序可以监听套接字的AE_READABLE | AE_WRITABLE事件
- 也可以同时监听AE_READABLE、AE_WRITABLE，如果同时产生事件，服务器将先读后写
I/O多路复用程序：负责监听多个套接字，并向文件事件分派器传送那些产生了事件的套接字
- 所有产生事件的套接字都会放到一个队列里，然后以有序、同步、每次一个套接字的方式传送套接字
- 当上一个套接字产生的事件被处理完毕之后，才会继续传送下一个套接字
- 实现上通过包装常见的I/O多路复用库，如select, epoll, evport, kqueue等，且提供相同的API，编译时自动选择性能最高的函数库
文件事件分派器：接收I/O多路复用程序传来的套接字，并根据套接字产生的事件的类型调用相应的事件处理器

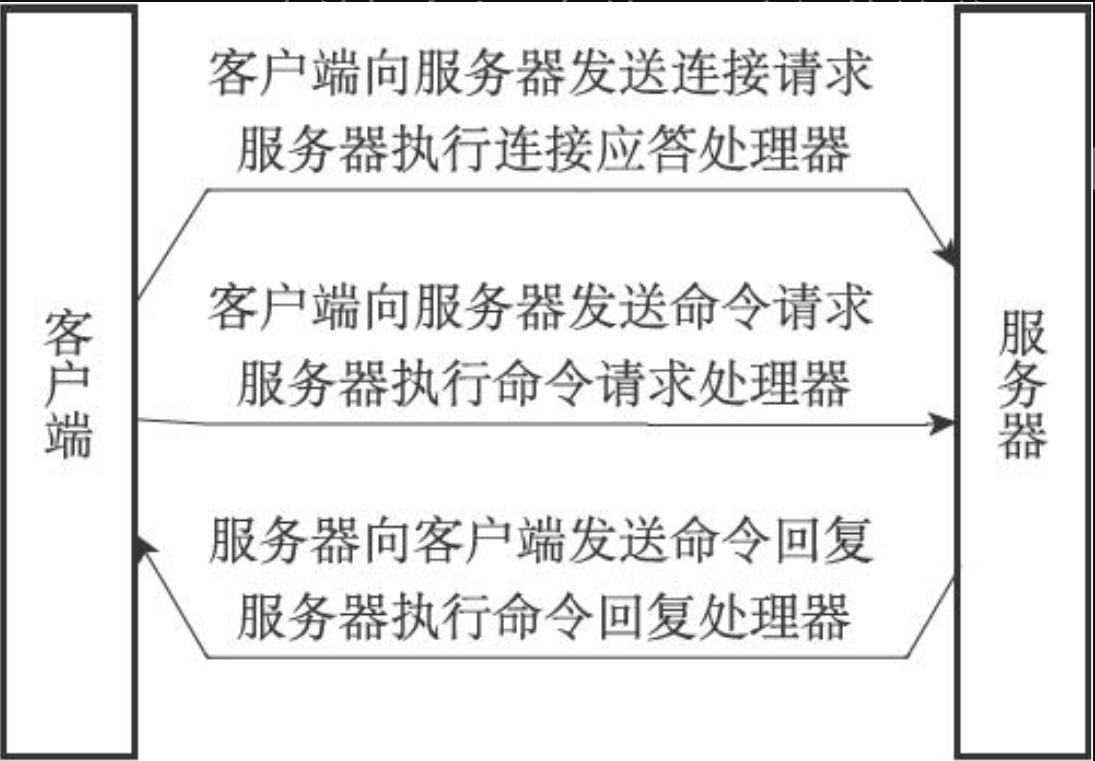

事件处理器：与不同任务的套接字关联的一个个函数，定义了某个事件发生时服务器应该执行的动作。常用的有三类：
- 连接应答处理器：acceptTcpHandler函数，用于对连接服务器监听套接字的客户端进行应答
- 命令请求处理器：readQueryFromClient函数，负责从套接字中读入客户端发送的命令请求内容
- 命令回复处理器：sendReplyToClient函数，负责将服务器执行命令后得到的回复通过套接字返回给客户端

时间事件

一个时间事件主要有三个属性组成：

id：服务器为时间事件创建的全局唯一ID。ID从小到大递增
when：毫秒精度的UNIX时间戳，记录了时间事件的到达时间
timeProc：时间事件处理器，一个函数。当时间事件到达时，服务器就会调用相应的处理器来处理事件

Redis的时间事件分定时事件和周期性事件两类，目前仅使用周期性事件。类型取决于处理器的返回值：

AE_NOMORE：定时事件，到达一次后就删除
非AE_NOMORE 周期性事件，根据返回值对事件的when属性更新，继续运行

实现上，服务器将所有时间事件放在一个无序链表（不按when属性排序，按id）中，每当时间事件执行器运行时，遍历整个链表，查找已到达的事件并调用相应的处理器。不过目前Redis仅有serverCron一个时间事件，因此实际上该链表仅一个节点。serverCron函数的工作包括：

更新服务器的各类统计信息，比如时间、内存占用、数据库占用情况等。
清理数据库中的过期键值对。
关闭和清理连接失效的客户端。
尝试进行AOF或RDB持久化操作。
如果服务器是主服务器，那么对从服务器进行定期同步。
如果处于集群模式，对集群进行定期同步和连接测试。

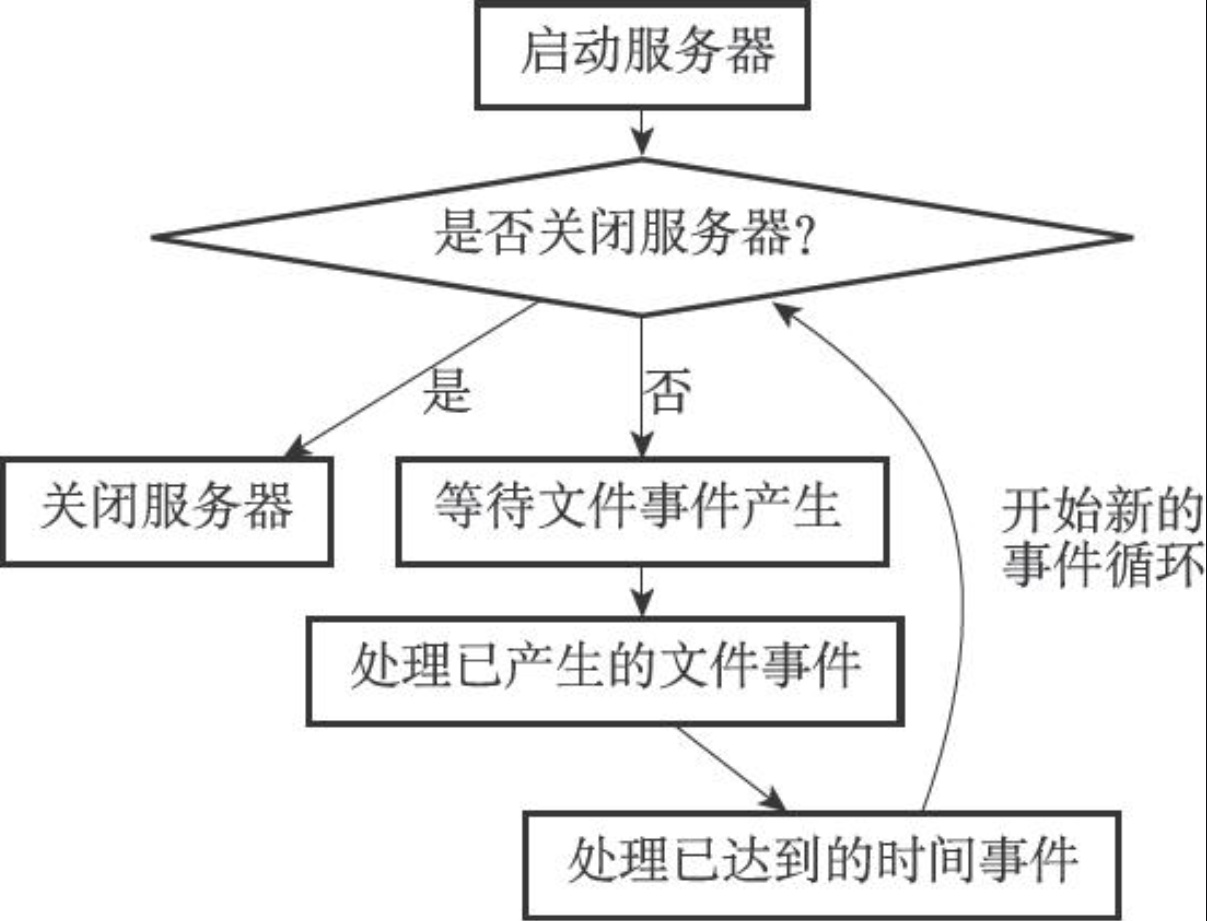

事件调度与执行

等待文件事件产生调用的是aeApiPoll，阻塞时间由到达时间最接近当前时间的时间事件决定，避免对时间事件频繁轮询也避免阻塞时间过长
文件事件是随机出现的，如果处理完一次文件事件，没有时间事件到达，将再次等待处理文件事件
对事件的处理都是同步、有序、原子的，不会中断也不会抢占。但都会尽量减少阻塞时间，并在需要时让出执行权
时间事件在文件事件之后，且不会抢占，因此时间事件的实际执行通常比设定时间稍晚一些

客户端

Redis是一对多的服务器程序，通过I/O多路复用实现单线程单进程处理所有客户端的命令请求。redisServer中的clients指针指向了保存所有客户端状态的redisClient结构数组。

通用属性

fd: 客户端正在使用的套接字描述符
- 值 -1 表示伪客户端，包括AOF载入和Lua脚本两种场景
- 大于-1的整数即普通客户端
name: 通过CLIENT name xxx设置，让客户端身份更清晰
flags：各种状态信息标志位
querybuf：输入缓冲区，根据输入动态调节，最大1GB
argv、argc：命令参数和数量
cmd：命令函数，redisCommand类型
buf、bufpos：固定大小的输出缓冲区和已使用大小，保存长度较小的回复
reply：可变大小的输出缓冲区，链表结构，保存长度较大的回复
authenticated：身份认证，0未通过，1通过。未通过时除AUTH命令外都会被拒绝执行
ctime：客户端创建时间
lastinteraction：上一次交互时间
obuf_soft_limit_reached_time：输出缓冲区第一次到达软性限制的时间
- 服务器使用两种模式限制输出缓冲区大小，一种硬限制，超过即关闭客户端
- 另一种是软限制，超过后继续监测，如果持续一段时间（配合readched_time）一直超过则关闭。

创建与连接

普通客户端：
- 创建：通过网络连接，创建相应的redisClient，加入服务器状态的clients链表末尾
- 关闭：进程结束、请求不符合协议、KILL、timeout、I/O缓冲区溢出...
Lua伪客户端：服务器初始化时创建负责执行Lua脚本的伪客户端，关联在redisServer/lua_client属性中，直到服务器销毁时才会关闭。
AOF伪客户端：服务器载入AOF文件时，会创建用于执行AOF文件的伪客户端，载入完成后关闭。

服务器

命令执行过程

发送命令请求：用户键入命令请求，客户端将其转换成协议格式，然后通过连接套接字发送给服务器
读取命令请求：
- 服务器读取套接字中的请求，保存到redisClient的输入缓冲区
- 分析缓冲区内的请求，提取命令参数及个数，保存到argv、argc
- 调用命令执行器，执行指定命令
发送命令回复：
- 命令实现函数将回复保存在redisClient的输出缓冲区
- 服务器通过命令回复处理器，将回复发送给客户端，并清空缓冲区
接收命令回复：客户端接收回复并转换协议，打印出结果

命令执行器

根据redisClient的argv[0]在命令表中查找命令实现，即redisCommand结构，记录至cmd属性。主要属性有：
- name, proc实现函数, arity参数个数, sflags标记位, calls执行次数, milliseconds执行时长...
执行预备操作：检查cmd非NULL，检查命令参数，身份验证，内存占用，持久化/订阅/Lua/监视器等检查工作
调用命令实现函数：
- 调用redisClient->cmd->proc(client)
- 执行结果保存至输出缓冲区（buf/reply）
- 为客户端套接字关联回复处理器
执行后续工作：
- 跟新慢查询日志
- 更新redisClient相关属性
- AOF同步
- 主从同步

serverCron函数

更新服务器时间缓存，redisServer/unixtime、mstime
- serverCron每100ms执行一次，因此时间精度不高
- 仅用于对时间精度要求不高的功能，如打印日志、更新LRU时钟等
- 而需要高精度时间的任务，如设置过期时间、添加慢查询日志等，仍然执行系统调用获取准确时间
更新LRU时钟：对象最后一次被访问时间，估算值
更新服务器每秒执行命令次数：INFO status 命令的 instantaneous_ops_per_sec 属性，实现上是采样平均得到的估算值
更新服务器内存峰值记录：redisServer/stat_peak_memory
处理Sigterm结束服务器信号
管理客户端资源：释放超时的客户端连接、重置溢出的客户端输入缓冲区
管理数据库资源：删除过期键、收缩字典
执行被延迟的BGREWRITEAOF

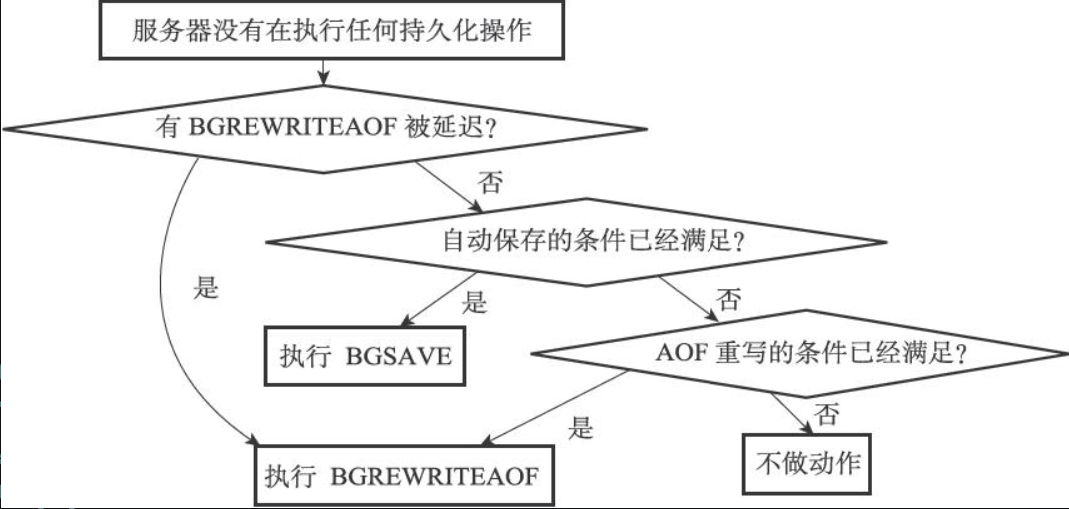

检查持久化操作的运行状态：redisServer/rdb_child_pid, aof_child_pid记录执行持久化的子进程
同步AOF文件
关闭输出缓冲区溢出的客户端
增加cronloops计数器，记录serverCron执行次数

初始化服务器

初始化服务器状态结构：initServerConfig函数
- 设置服务器运行id、频率、配置文件路径、架构、端口、持久化条件，初始化LRU时钟，并创建命令表
载入配置选项：通过给定配置参数/配置文件，修改服务器的默认配置
初始化服务器数据结构：initServer函数
- server.clients: redisClient数组
- server.db: 数据库结构数组
- server.pubsub_channels/patterns: 保存频道订阅信息的字典、保存模式订阅信息的链表
- server.lua: 执行Lua脚本的Lua环境
- server.slowlog: 保存慢查询日志的结构
- 其它操作：设置进程信号处理器、创建共享对象、打开监听端口、创建时间事件、AOF持久化、初始化后台I/O
还原数据库状态：如果启用AOF，则用AOF文件还原，否则使用RDB文件
执行事件循环：可以开始接收客户端连接和请求
